Экономия при заказе монтажа под ключ 0 ₽ Обсудить монтаж
Экономия на проекте При монтаже под ключ проект идет в подарок, поэтому вы экономите стоимость проектирования.
Проект в подарок при монтаже под ключ
Проект электрики для дома и квартиры
В MoonCAD собираю точки, связи света, кабельные группы, карту нагрузки, развертки стен и щит. При заказе электромонтажа под ключ этот проект делаю бесплатно.
Проект электрики - в подарок При заказе монтажа под ключ проект стоит 0 ₽. Для квартиры 100 м² это экономия от 12 000 ₽, плюс визуальная схема щита и полная смета на материалы и работы.

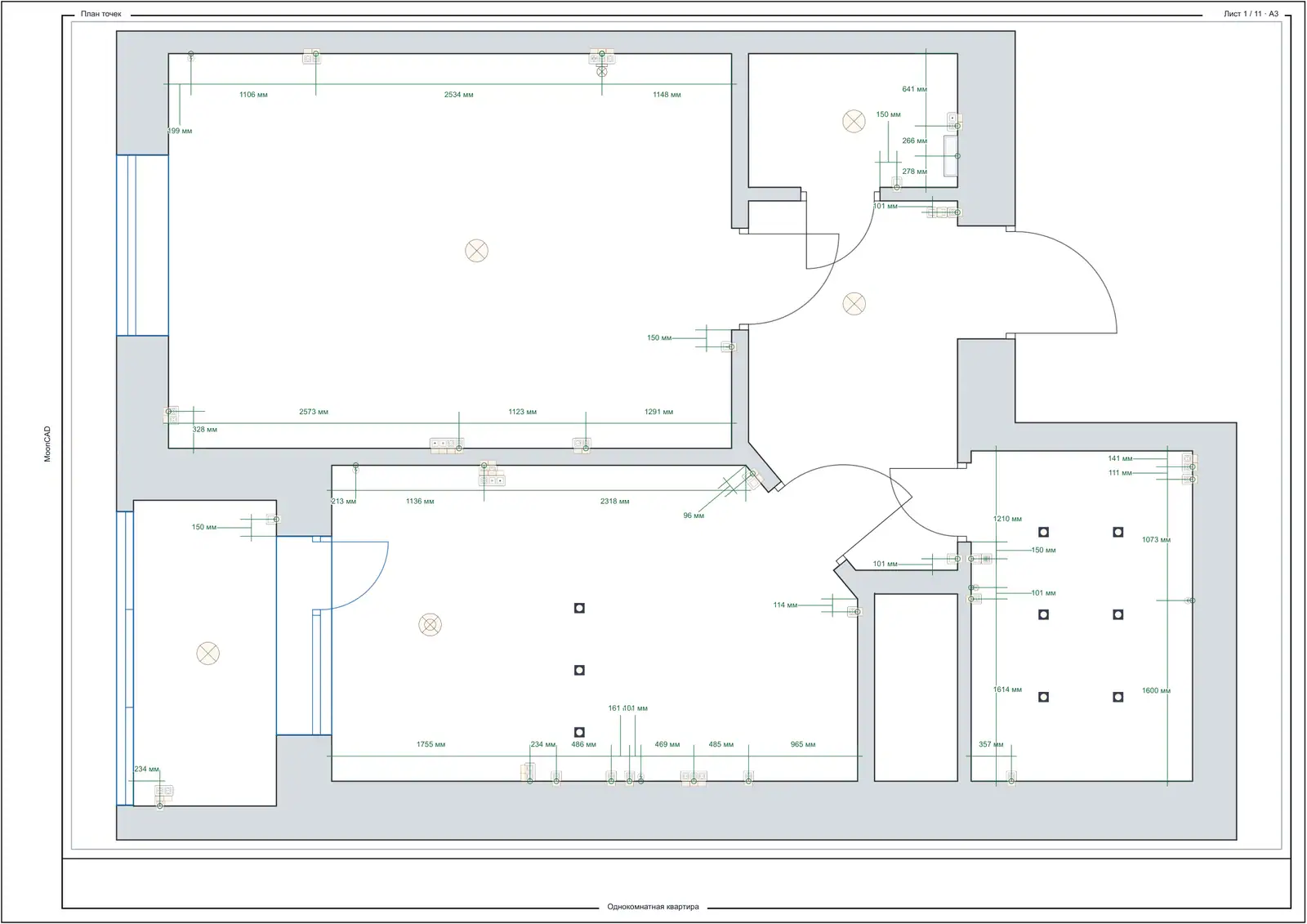

План точек электрики
Розетки, выключатели и светильники видны на одном плане
На плане видно расположение розеток, выключателей, светильников и выводов под технику. Это базовый лист проекта: по нему можно пройтись до монтажа и согласовать точки с мебелью, кухней, дверями и чистовой отделкой.
MoonCAD показывает не просто условные значки, а точки с привязками к стенам и проемам. Поэтому решения по электрике принимаются заранее, а не в момент, когда уже началась разметка на объекте.
Что проверяем Розетки, выключатели, светильники, выводы техники, высоты и расстояния от стен, дверей, мебели и рабочих зон.

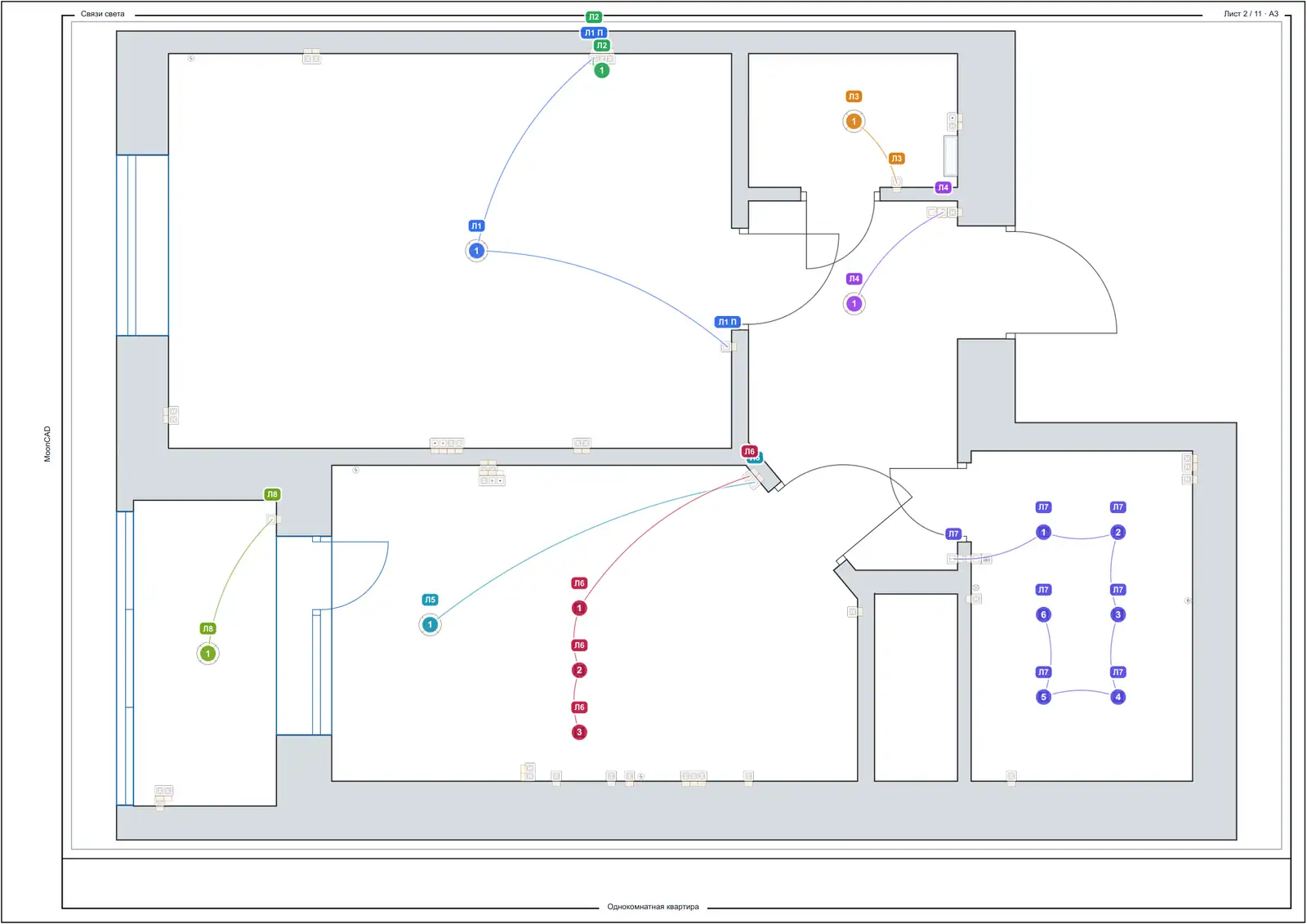

Связи света
Понятно, какая клавиша каким светильником управляет
Отдельный лист связей света показывает сценарии управления: какой выключатель включает конкретный светильник, группу светильников, подсветку или проходное управление.
Это особенно важно в коридорах, кухне-гостиной, спальне и проходных зонах, где легко перепутать клавиши или забыть удобное управление из нескольких мест.
До штробления Можно проверить сценарии света и исправить управление, пока это еще правка проекта, а не переделка проводки.

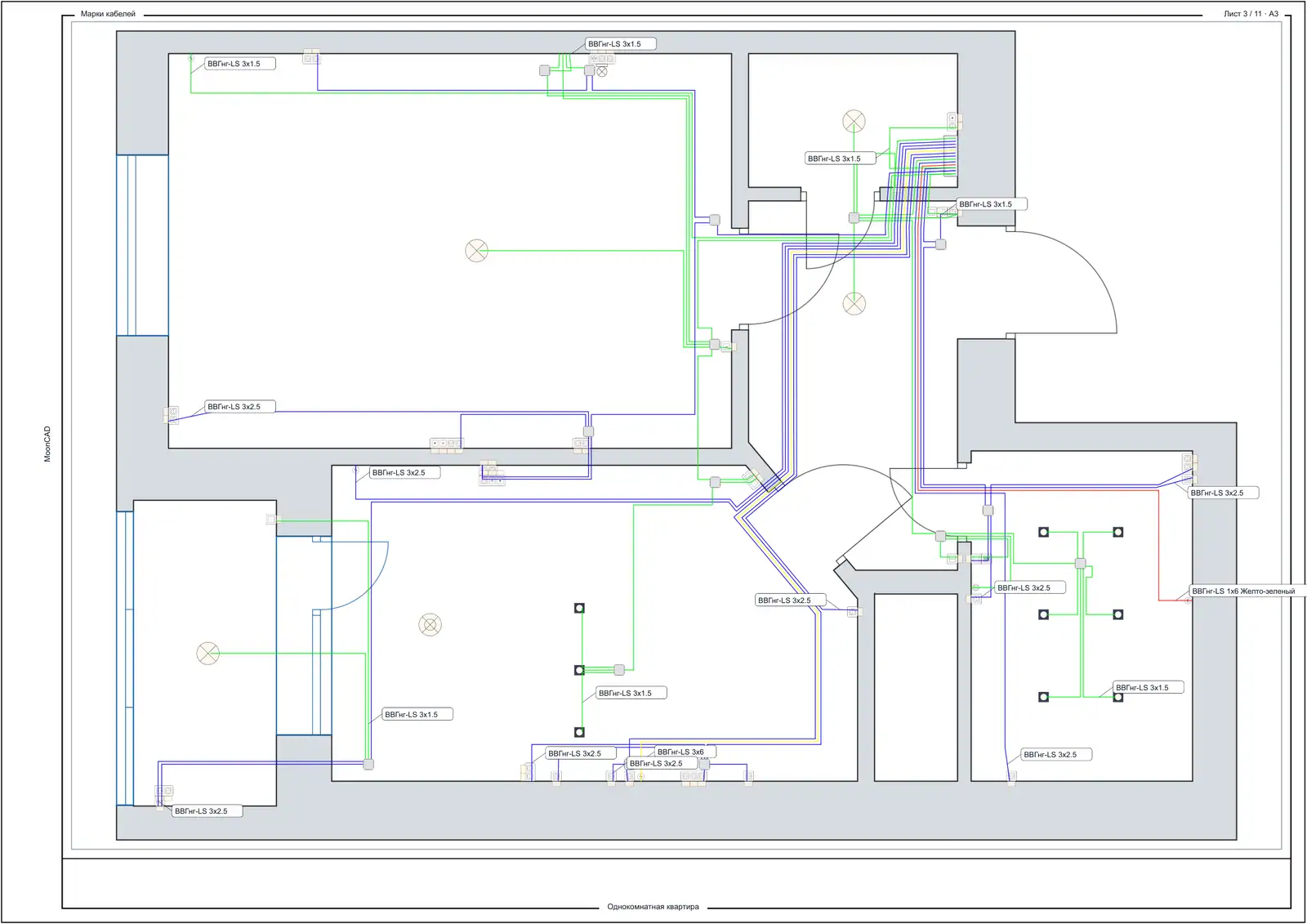

Марки кабелей
Видно, какой кабель идет на каждую линию
Отдельный лист показывает марки кабелей для линий: освещение, розетки, отдельная техника, слаботочные и специальные выводы. Это помогает проверить сечения и типы кабеля до закупки.
Когда кабель подписан в проекте, монтажник не выбирает марку “по месту”, а работает по заранее согласованной схеме.

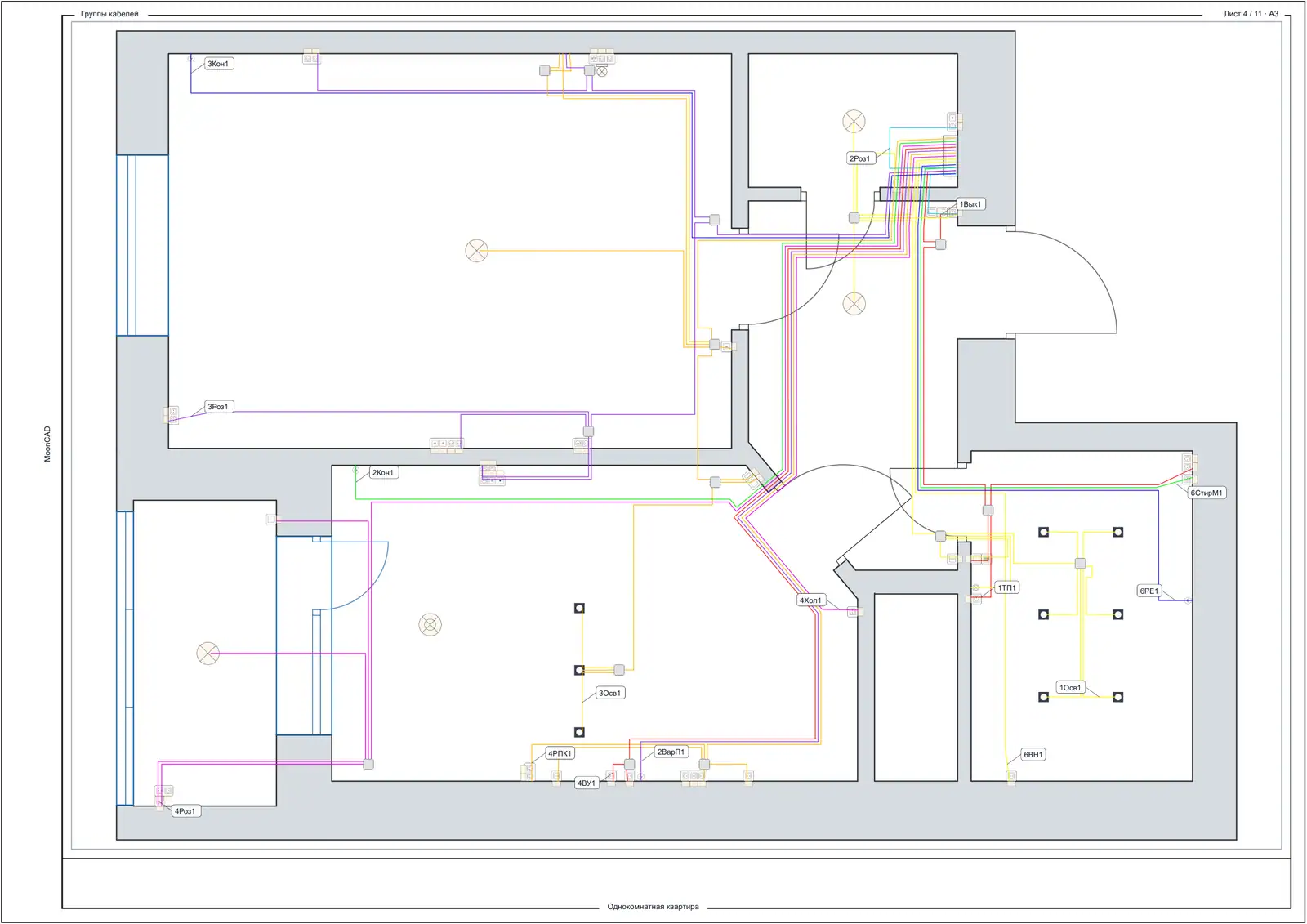

Группы кабелей
Линии сразу связаны с будущим щитом
На листе групп видно, какие кабели приходят в щит и к каким группам они относятся. Розетки кухни, освещение, санузел, техника и отдельные потребители не смешиваются в случайный набор линий.
Эта связь нужна и для монтажа, и для дальнейшего расчета автоматики, защиты и материалов щита.

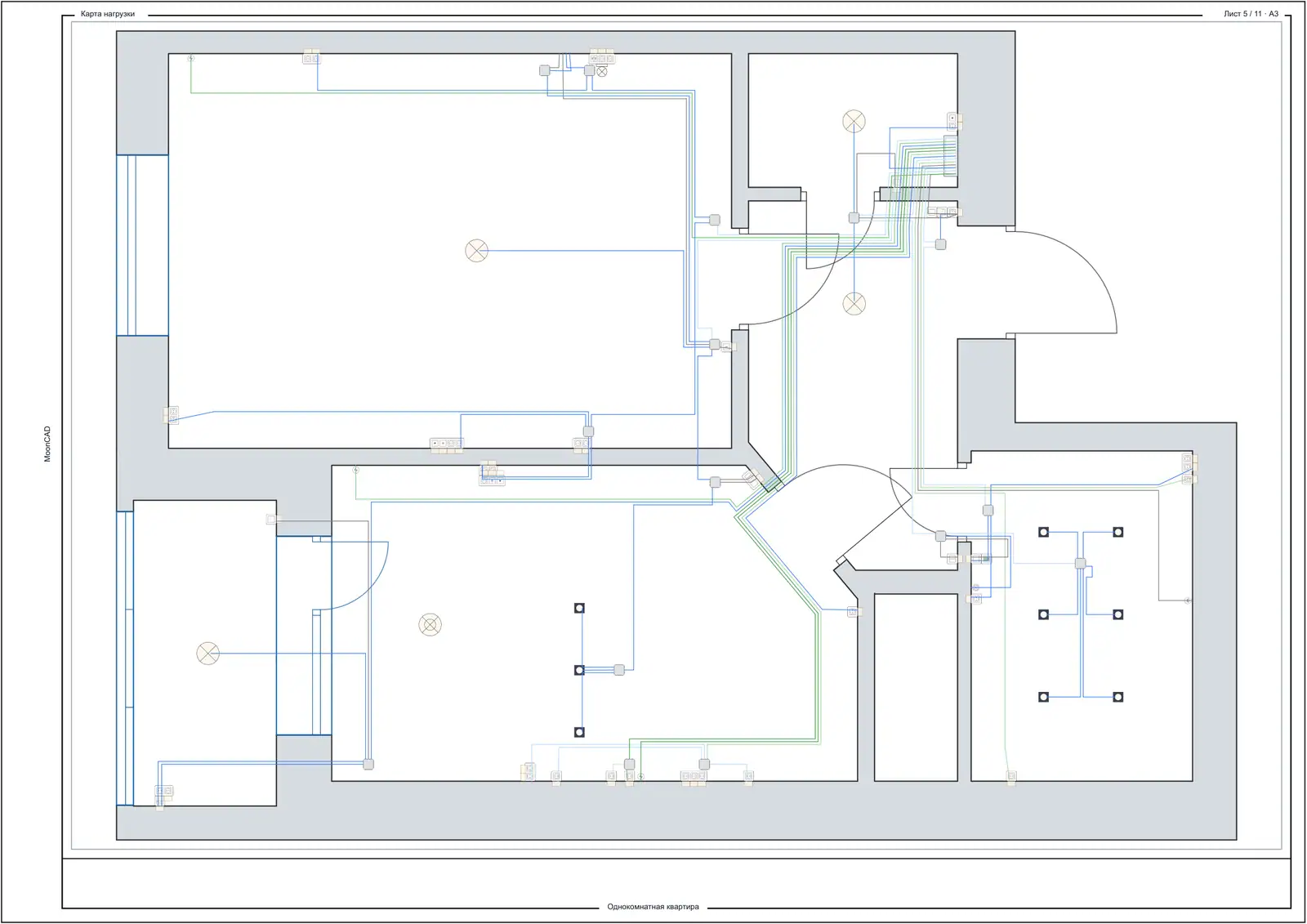

Карта нагрузки
Группы и нагрузка видны до сборки щита
MoonCAD показывает, какие линии относятся к освещению, розеткам, технике и отдельным потребителям. Так проще проверить, что нагрузка распределена осмысленно, а важные линии не смешаны в одну случайную группу.
На этом листе видно, какие потребители связаны с группами и как эти группы должны прийти в щит. Это помогает заранее заметить перегруженные или нелогично собранные линии.
Не на глаз Группы, кабели и щит связаны между собой в проекте, поэтому смета и материалы считаются от реальной схемы.
Автоматические развертки
Розетки и выключатели показываются на стенах с высотами
Развертки стен MoonCAD помогают увидеть точки не только на плане сверху, но и на конкретной стене: высоты, привязки, блоки розеток, выключатели и выводы.
Это удобно для согласования с мебелью, кухней, плиткой и чистовой отделкой, когда миллиметры важнее общего расположения на плане.
Особенно полезно Для кухни, санузла, мебели, телевизионных зон и мест, где розетки должны попасть в конкретный размер.

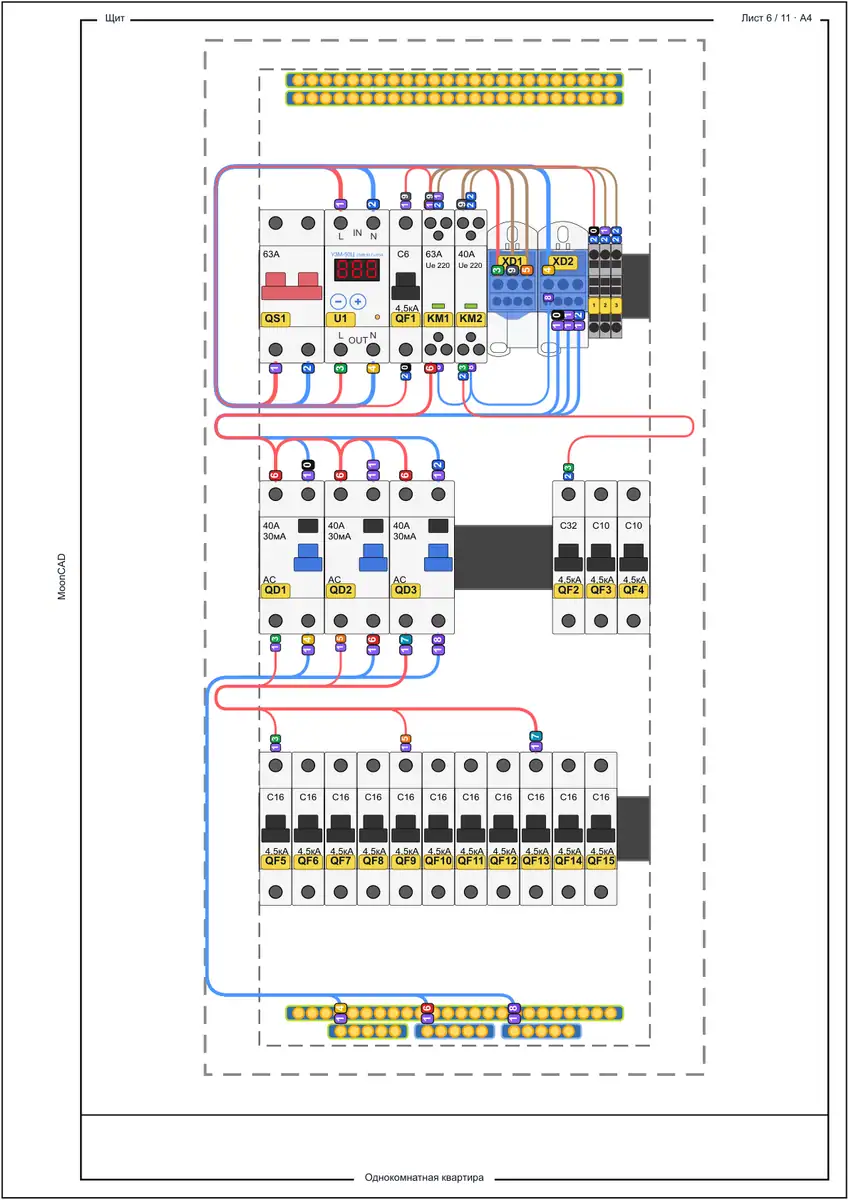

Щит
Щит собирается из тех же групп, что видны в проекте
Лист щита показывает, как группы приходят в автоматику, защиту и коммутацию. Это связывает план, кабели, нагрузку и будущую сборку щита в одну понятную систему.
Проект сразу идет с полной сметой на материалы и работы: можно заранее проверить состав щита, кабель, чистовую электрику и стоимость монтажа. Подробнее показываю на странице сметы и материалов для электрики.
До сборки щита Понятно, какой автомат за что отвечает, где нужны УЗО, контакторы, перемычки, НШВИ и наконечники.
Перед стартом
Что нужно для проекта
Можно без дизайн-проекта?
Да. Достаточно плана помещения и понимания, где будет мебель, техника, свет и основные зоны. Если дизайн-проект есть, по нему проще точнее расставить точки.
Проект можно заказать отдельно?
Можно. Но при монтаже под ключ проект в подарок: например, для квартиры 100 м² это экономия от 12 000 ₽ плюс визуальная схема щита.
Что получает заказчик?
План точек, связи света, кабельные группы, карту нагрузки, автоматические развертки стен, лист щита и расчет материалов, если он входит в задачу.
Зачем это перед монтажом?
Чтобы не решать ключевые вопросы на объекте в спешке и не покупать материалы с большим запасом или постоянными довозами.
Нужна проводка под ключ?
Опишите объект, а мы скажем, что нужно для расчета
Кратко укажите квартиру, дом или помещение: площадь, стадию ремонта, нужен ли проект, есть ли план розеток и света.
